　　液壓缸按結構分為哪幾種?

　　液壓缸按結構形式，可分為活塞缸、柱塞缸、擺動缸和特殊液壓缸四類;按額定壓力分為高壓和超高壓液壓缸、中高壓液壓缸與中低壓液壓缸。

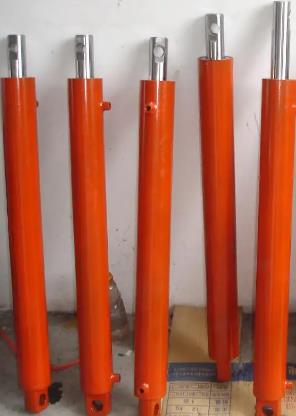

　　而單桿雙作用活塞液壓缸，是結構簡單，應用較為廣泛的一種。下面以單桿雙作用活塞液壓缸為例講解液壓缸的基本組成結構。

　　1、缸筒

　　缸筒是液壓缸的主體零件，它與缸蓋、活塞等零件構成密閉的容腔，推動活塞運動。常用的缸筒結構有8類，通常根據缸筒與蓋的連接形式選用。

　　材料般要求有足夠的強度和沖擊韌性，對焊接的還要有良好的焊接性能，所以常用材料有：25，45，ZG200~400，1Cr18Ni9等等。

缸筒毛坯多采用冷拔或熱扎無縫鋼管，因此工序通常是調質(保證缸筒的強度，使其能承受油壓不會(huì )變形和破壞)→珩磨或鏜滾壓(保證缸筒內徑的粗糙度、圓度、圓柱度和直線度等，使活塞密封性在長期往復運動后不變)→車(保證缸筒長等設計尺寸要求)→鉆(加工出油口孔，保證進出油路)→鉗。

　　2、活塞

　　活塞是將液壓能轉為機械能的主要元件，它的有工作面積直接影響液壓缸的作用力和運動速度?；钊c活塞桿連接有多種形式，常用的有卡環型、軸套型和螺母型等。

　　當無導向環時，活塞用高強度鑄鐵HT200~300或球墨鑄鐵;當有導向環時，活塞用優質碳素鋼20號、35號和45號。

　　3、活塞桿

　　活塞桿是液壓缸傳遞力的主要元件。材料般選擇中碳鋼(如45號鋼)。油缸工作時，活塞桿受推力、拉力或彎曲力矩等，固保證其強度是必要的;并且活塞桿常在導向套中滑動，配合應合適，太緊了，摩擦力大，太松了，容易引起卡滯現象和單邊磨損，這就要求其表面粗糙度、直線度和圓度等合適。

　　所以，活塞桿的工藝通常是粗車→調質→半精車→淬火→鍍前磨→鍍鉻→鍍后磨→精車。

　　4、缸蓋

　　缸蓋裝在液壓缸兩，與缸筒構成緊密的油腔。通常有焊接、螺紋、螺栓、卡鍵和拉桿等多種連接方式，般根據工作壓力，油缸的連接方式，使用環境等因素選擇。

　　5、導向套：

　　導向套對活塞桿起導向和支撐作用，它要求配合精度高，摩擦阻力小，耐磨性好，能承受活塞桿的壓力、彎曲力以及沖擊振動。

　　內裝有密封裝置以保證缸筒有桿腔的密封，外側裝有防塵圈，以防止雜質、灰塵和水分帶到密封裝置處，損壞密封。金屬導向套般采用摩擦系數小、耐磨性好的青銅、灰鑄鐵、球墨鑄鐵和氧化鑄鐵等;非金屬導向套可采用聚四氟乙烯和聚三氟氯乙烯等。

　　6、緩沖裝置

　　活塞和活塞桿在液壓力的驅動下運動時具有很大的動量，當進入油缸的蓋和缸底部分時，會(huì )引起機械碰撞，產生很大的沖擊壓力和噪音。

　　采用緩沖裝置，就是為了避免這種碰撞。其工作原理是使缸筒低壓腔內油液(部或部分)通過節流把動能轉換為熱能，熱能則由循環的油液帶到液壓缸外。

　　緩沖裝置的結構分為恒節流面積緩沖裝置和變節流型緩沖裝置兩種。
